閃爍警示燈電路可使220V/60W的照明燈泡閃爍工作，可應用于施工場所的夜間閃光警示。

工作原理

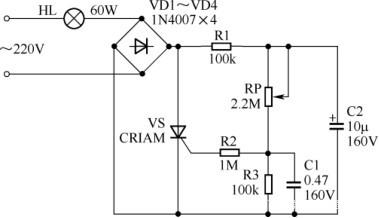

    橋式整流電路將交流電轉變?yōu)槊}動直流電，經 R1 對 C2 直接充電，經RP對C1緩慢充電，當C1的電壓上升到一定程度時，晶閘管VS導通，燈泡HL亮，同時C1經R1向VS放電，C1由R2向VS的控制極放電，放電到一定程度，晶閘管在脈動直流電過零時自動關斷，燈泡熄滅。晶閘管關斷后其端電壓上升，C2、C1重新充電，VS再次導通，重復上述過程，燈泡工作在一明一亮的閃爍狀態。調整RP改變燈泡的亮度。橋式整流用1N4007二極管，晶閘管用1A/400V，RP用2.2MΩ電位器，其他元件如圖中所示
